本文根据Huawei’s τ Chip Was Supposed to Melt整理,主要是反驳了业界关于“3D堆叠芯片必然导致过热”的普遍质疑。华为通过实测即将出货的 Kirin 2026 芯片证明,采用 LogicFolding(逻辑折叠) 技术的 τ 芯片不仅没有过热,反而比前代产品温度更低。尽管晶体管密度提升了55%,但在关键任务上实现了高达66%的功耗降低。主要是因为在芯片中,能量主要消耗在信号的“传输”而非“计算”本身,缩短传输距离即可大幅降温省电。

背景介绍

首先,回顾一下*什么是 τ Scaling Law (韬定律)?由于无法获取EUV光刻机,华为无法继续依赖传统的几何微缩(Moore’s Law)。继而转向从芯片到系统层面进行优化: τ (Tau/Tao) 代表信号在芯片关键路径上的特征延迟。τ Scaling Law 旨在通过每一代技术持续压缩这一时间延迟,从“缩放空间”转向“缩放时间”。它不是单纯的器件技巧,而是涵盖器件、电路、芯片到系统的电子系统定律。

什么是 LogicFolding (逻辑折叠)?从芯片角度看韬定律,就是逻辑折叠:将原本平铺在二维平面上的电路折叠成垂直堆叠的层级,并通过微小的垂直链路连接。在不缩小晶体管尺寸的前提下,通过缩短信号传输距离来获得更快的速度和更低的功耗。简单类比,就像通勤一样,大部分能量消耗在路上(传输),而不是在办公桌前工作(计算)。折叠就是缩短通勤距离。

LogicFolding 的实现依赖于先进的3D混合键合工艺,这更像是一种“焊接”而非传统封装:工艺上是两片晶圆对准、加压并退火,形成共价键和铜-铜融合,实现单一体积内的垂直互连。垂直连接的密度决定了折叠是否有效。若间距过大,信号需绕行,反而增加RC延迟。

  • 设计指标:
    • 典型逻辑顶层金属间距:720 nm
    • 当前有效折叠间距:1.5 μm (良好), 1 μm (更佳)
    • 理想目标:720 nm (直接对接顶层金属)
    • 未来展望:480 nm (连接更低金属层,提升设计自由度)

实测数据 (Kirin 2026)

针对“堆叠即过热”的质疑,真实硅测试给出了相反结论: | 指标 | 表现 | 备注 | | :— | :— | :— | | 热性能 | 优于前代 | 推翻了3D集成必然过热的假设 | | 晶体管密度 | +55% / mm² | 单位面积集成度显著提升 | | 功耗 | -66% | 部分关键任务功耗大幅降低 |

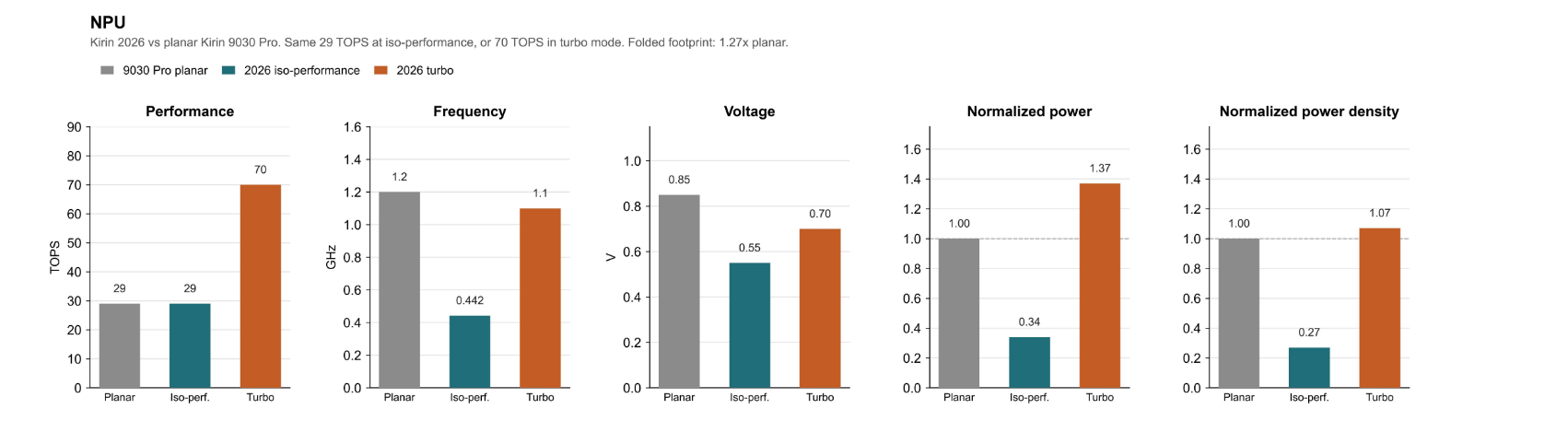

针对NPU,GPU, CPU, DSP的详细数据比较如下: 0.png





同性能模式 (Iso-Performance)

在同性能模式 (Iso-Performance)下,Kirin 2026 各模块被限制在与前代 Kirin9030 Pro 相同的输出水平,以验证纯粹的架构能效增益。

模块 性能基准 关键参数变化 功耗降幅 功率密度变化 备注
NPU 29 TOPS 频率 63%
电压 0.85V → 0.55V
** 66%** ** 73%** 收益最大。最密集/最热模块反而降温最多,直接驳斥“堆叠必过热”论。

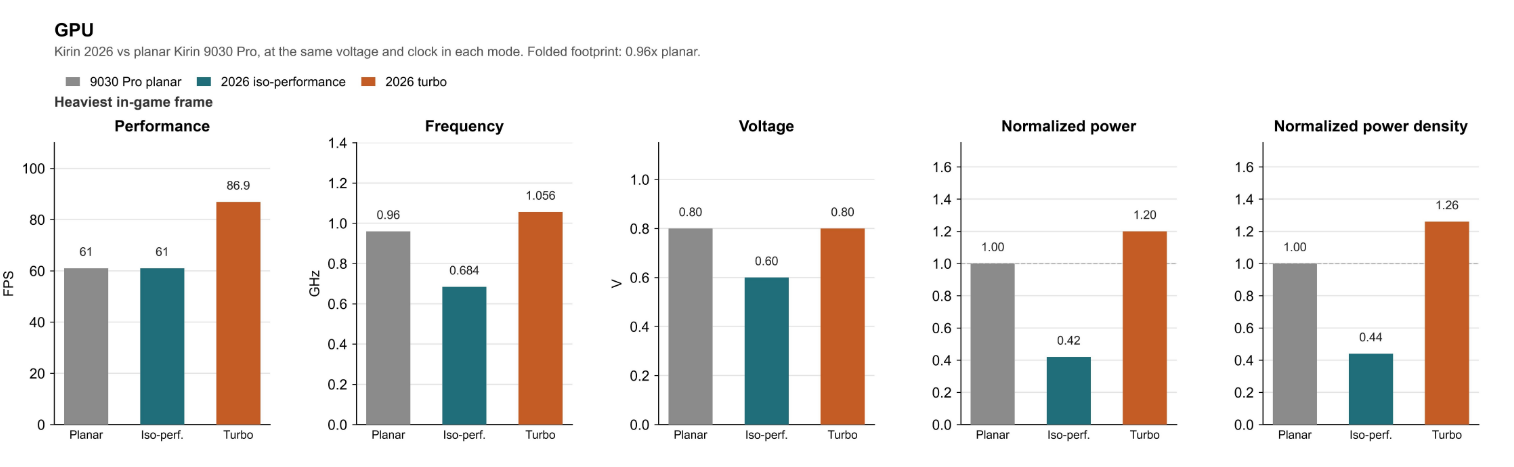

GPU 61 FPS 电压 200 mV ** 58%** (显著下降) 收益仅次于 NPU,验证高数据吞吐模块受益明显。

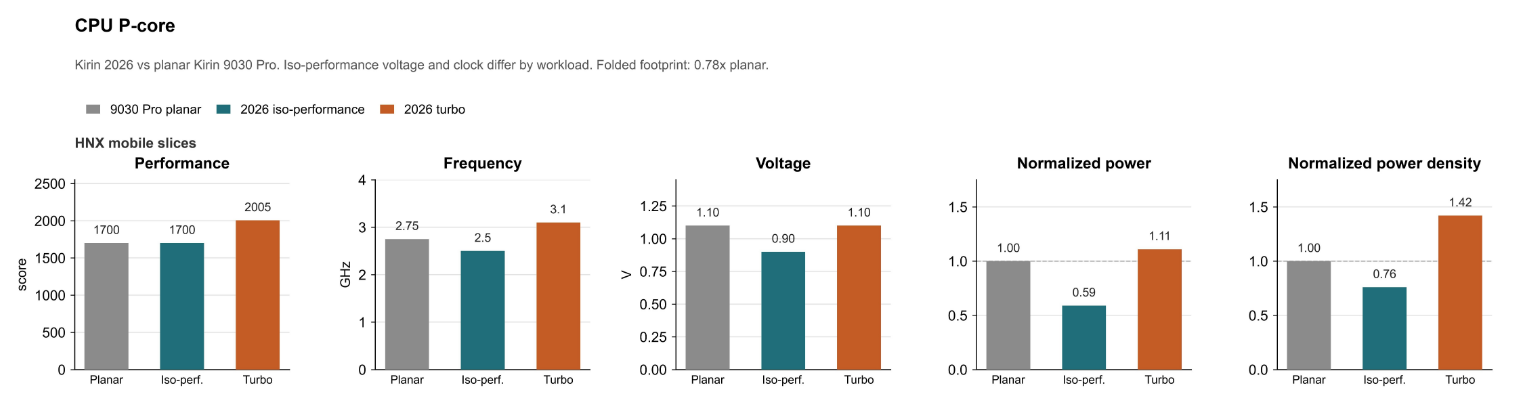

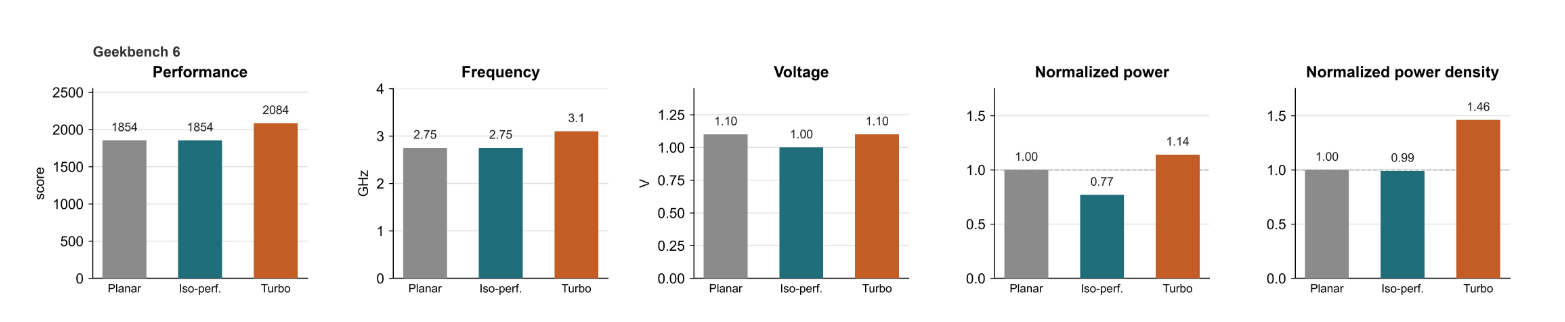

CPU HNX 基准分持平 频率 9%
电压 200 mV
** 41%** ( modest saving ) 性能核心获益显著,但功率密度节省是热点模块中最温和的。
DSP 工作量相同 面积 40% 25% 24% 唯一例外。面积收缩速度快于功耗下降速度,导致单位面积热流密度上升。

LogicFolding 的功耗收益并非均匀分布,而是与模块的数据并行度互连密度强相关。折叠技术赋予了系统前所未有的“控制旋钮”——同一硬件既可在同性能下极致省电,也可在满血模式下刷新性能纪录。模块的数据并行度越高、对带宽需求越大(即“通勤”距离越长),LogicFolding 通过缩短垂直互连带来的回报就越高。NPU/GPU 属于此类,故收益巨大。 LogicFolding 将电路分为三类,采取不同优化策略:

| 电路类型 | 特征 | 代表模块 | 折叠收益机制 | | :———————— | :————- | :—————- | :—————————— | | 真正串行 (Truly Serial) | 需峰值频率/电压,无法并行化 | CPU 大核 (Big Core) | 仅获线性收益 (C↓)。需精细设计,难度大。 | | 可并行化 (Parallelizable) | 宽位宽、数据密集、多副本运行 | NPU, GPU, DSP | 获线性+二次方收益 (C↓ + V²↓)。收益最大区。 | | 混合型 (In-between) | 部分串行部分并行 | 各类控制器 | 介于两者之间。 | | | | | |

满血模式 (Turbo / Full Throttle) 性能

而当解除功耗限制全力运行时,折叠芯片展现了平面芯片无法企及的性能上限:

模块 满血性能表现 相对前代提升 功率密度状态
NPU 70 TOPS ** 141%** 高于平面版
GPU 帧率大幅提升 42% 高于平面版
CPU HNX 分数提升 18% 高于平面版

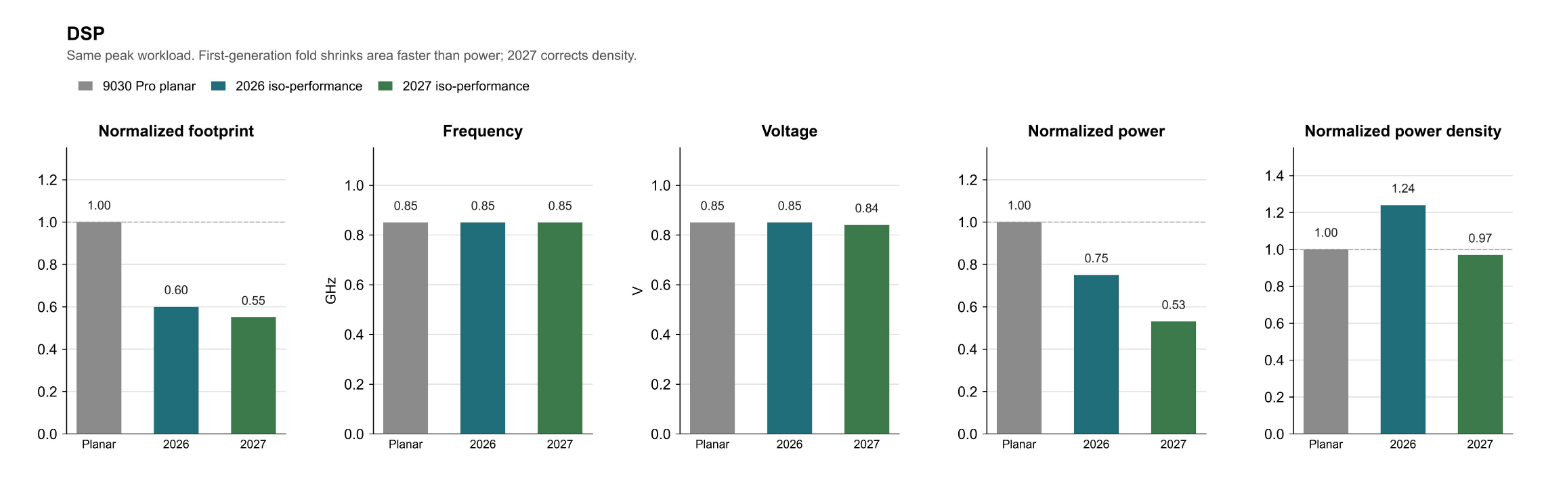

DSP模块

DSP 模块揭示了一个重要的物理权衡,

  • 第一代折叠 (Kirin 2026) 的功耗降低 25%,但功率密度上升 24%。主要原因是折叠使 DSP 面积缩小了 40%。分母(面积)缩小的速度快于分子(功耗)下降的速度。而对于散热而言,功率密度(W/mm²) 比绝对功耗更关键。
  • 第二代折叠 (Kirin 2027) 的解决方案实测数据显示功率密度低于平面原版,且功耗下降 47%。说明 “Density, in other words, is a design output, not a fate.” (密度是设计出来的结果,而不是注定的命运)。工程师可以通过调整折叠策略来平衡面积与热流密度。

系统的“控制旋钮” (The Control Dial)

这是 LogicFolding 带来的范式转变:

  • 平面芯片:性能与功耗强耦合,选择有限。
  • 折叠芯片:同一硬件模块拥有两种极端形态。
    • Miser (吝啬鬼模式):在同性能下极度省电、低温。
    • Record-setter (破纪录模式):在可接受的热预算内榨取极限性能。 系统调度器可以根据场景(如待机 vs 游戏)动态切换,这是平面架构从未拥有的灵活性。

设计消除热点

对于“3D 堆叠导致热量集中”的质疑,重新定义了热管理的核心指标。

首先纠正错误的度量衡,一般普遍采用总发热量 (Watts)这个错误指标。而实际应该使用热密度 (Heat Density)结温 (Junction Temperature)。 - 芯片失效不是因为消耗了多少瓦,而是因为局部晶体管结温超过了 operating limit。 - 所有值得讨论的热问题,归根结底都是结温问题。

控制结温的两大机制

控制结温主要有两种机制:

  • 机制一:源头降低热密度
    • Iso-performance 下总功耗 genuine drop。
    • 功耗分布在多个有源硅层,而非单一平面 $\rightarrow$ 降低 Watts-per-cubic-millimeter (体积热密度)。
    • 体积热密度直接决定结温上限。
  • 机制二:剩余热量的主动管理
    • 水平扩散:折叠缩小了 NPU 等热点模块 footprint $\rightarrow$ 留出空间让热量在水平方向 spread out $\rightarrow$ 消除局部 hotspot $\rightarrow$ 降低结温。
    • 垂直梯度预算:底层比顶层高几度是 design parameter。将最热模块放置在 heat escape 最容易的位置。
    • 交错布局 (Interleaving):EDA 工具主动将 hot logic 和 cool logic 在不同 tier 间交错放置 $\rightarrow$ 防止热点直接垂直堆叠 (stacking directly atop one another)。

Kirin 2026 采用了保守策略

  • 选择性折叠:仅对 critical paths 应用折叠,而非盲目堆叠一切。
  • 热感知布局 (Thermal-aware placement):结合上述机制,确保结温始终保持在 safe window 内。
